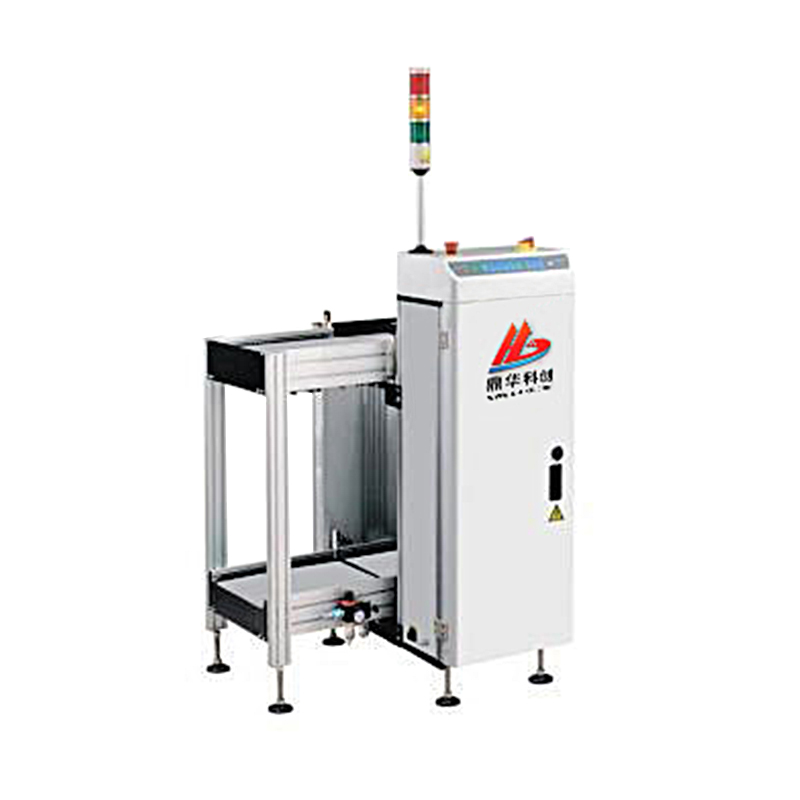

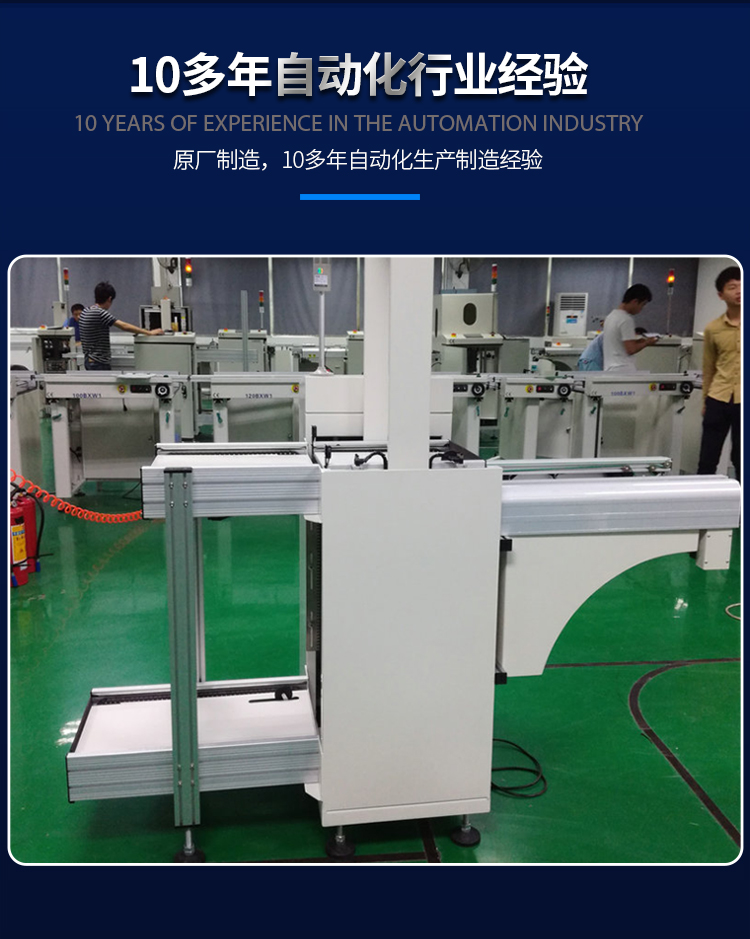

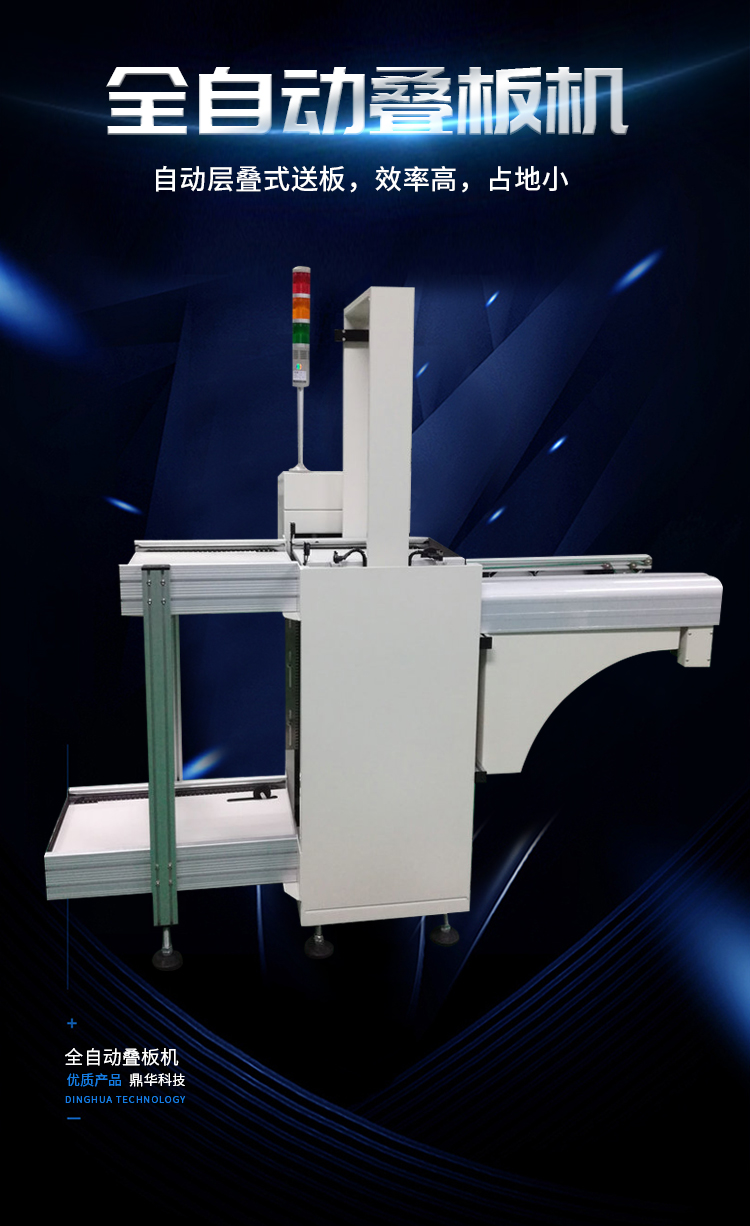

鼎华全自动上板机
产品名称：鼎华全自动上板机
产品型号：全自动上板机
产品尺寸：
应用范围：
产品优势：SMEMA标准四芯信号线，可直接与其他设备连线使用
全国咨询服务热线：0755-29091633
张先生：18902853808
产品参数：主要功能Main function
用于SMT生产线终端，接到下位机要板信号后，从PCB料架一件一件推送出PCB板
This unit used to send PCBs out from magazine to SMT production line
产品说明Description

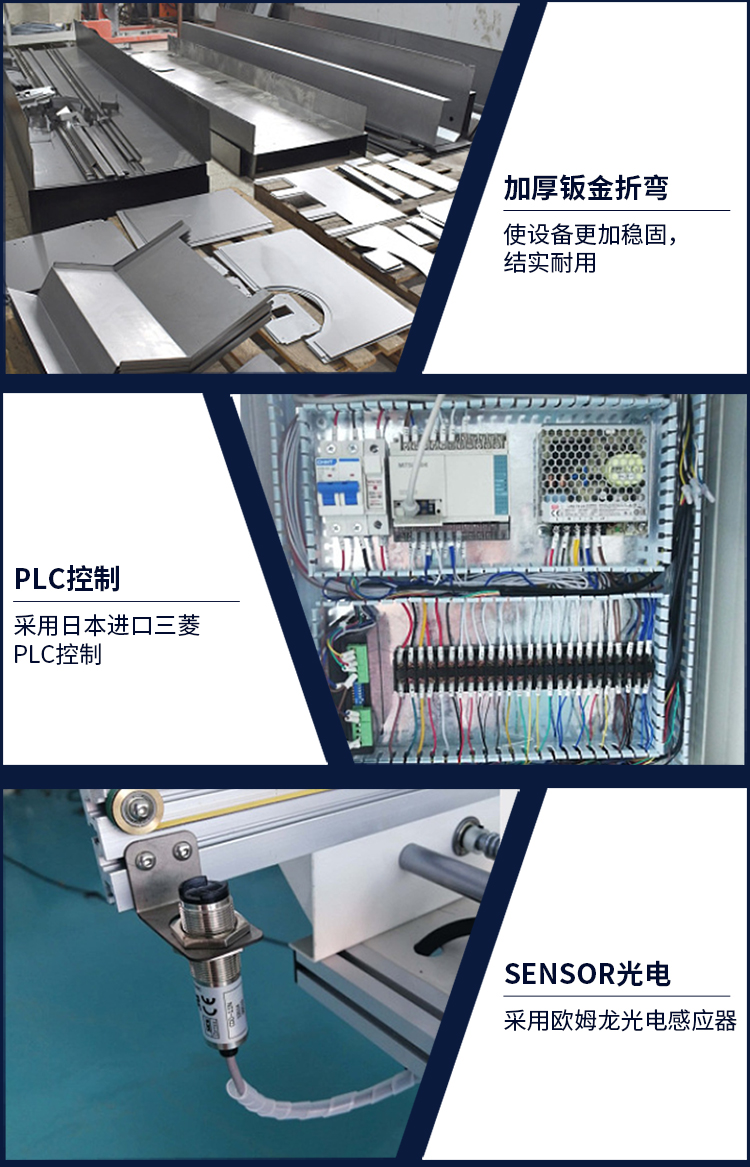

1.PLC控制系统PLC control system
2.可放置三个料架 3 magazlines loading capability
3.特殊气路设计，可平稳将PCB板推出Designed gas circuit for transmit PCB smoothly and stably
4.SMEMA标准四芯信号线，可直接与其他设备连线使用 standard SMEMA
|
参数名称/型号Specification/Type |
LD-M-BN |
LD-L-BN |
LD-LL-BN |
LD-XL-BN |
|
供给电压 Power Supply |
AC220V/50/60HZ |
|||
|
供给气压 Air Supply |
5kgf/c�O |
|||
|
PCB尺寸（mm）PCB Size(mm) |
33050250 |
44550330 |
53050390 |
53550460 |
|
PCB运输方向 PCB Direction |
选配:左右 / 右左 |
|||
|
料架规格(mm) Magazine Size(mm) |
355320565 |
460400565 |
535460565 |
535530565 |
|
料架升降步距(mm) Step Pitches(mm) |
10,20,30,40 |
|||
|
传送高度（mm）Transport Height(mm) |
900±20 |
|||
|
主电机功率（W）Main Motor Power(W) |
220 |
|||
|
外形尺寸长宽高(mm)Machine Size |
13307651250 |
16508451250 |
18009101250 |
18009701250 |
|
重量(kg)Weight(kg) |
190 |
210 |
240 |
260 |
|
控制面板选用Optional Control Panel |
1、触摸屏(T) 2、按钮(B) 1.Touch screen (T) 2.Button(B) |
|||
