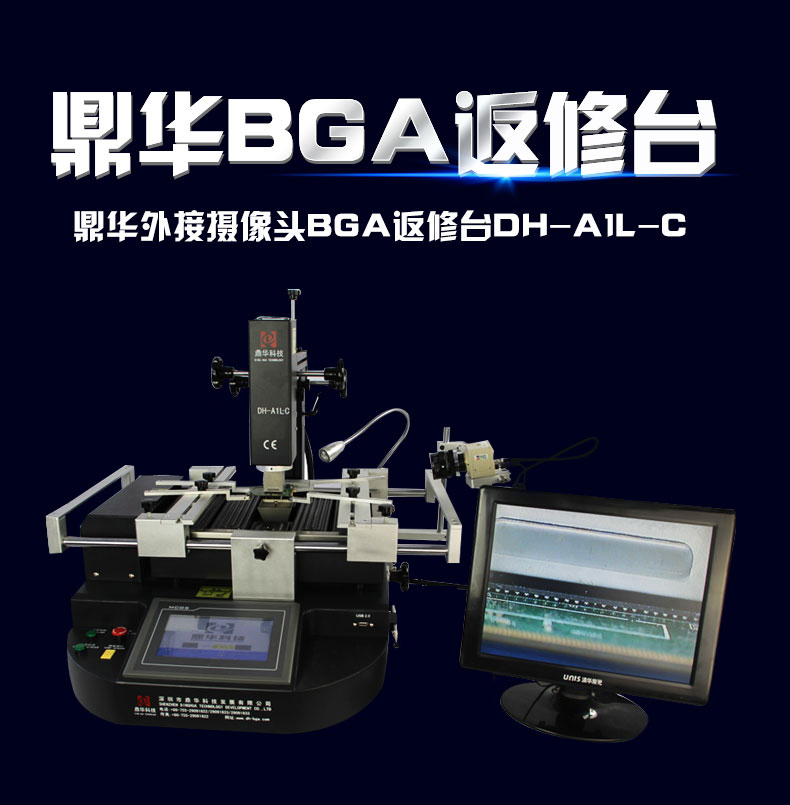

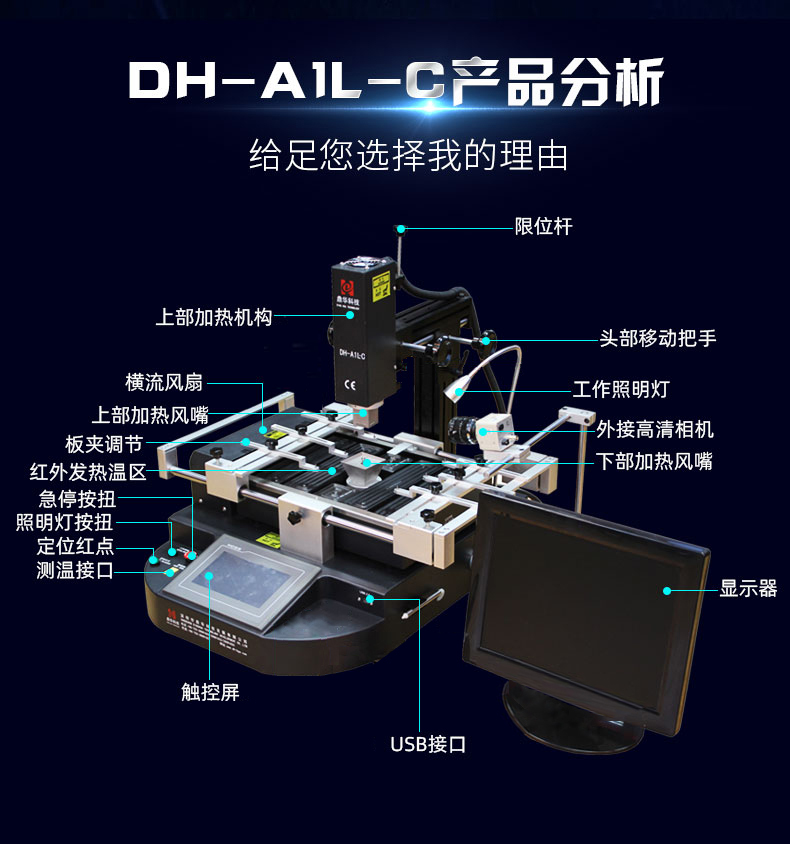

鼎华BGA返修台DH-A1L-C


产品名称:鼎华BGA返修台

产品型号:DH-A1L-C

产品尺寸:
L650×W700×H650 mm




    DH-A1L-C_04DH-A1L-C_05DH-A1L-C_07DH-A1L-C_08DH-A1L-C_09DH-A1L-C_13DH-A1L-C_16

    一、功能特点

    1. 触屏操作,程序预先内置,无须专业技术培训即可熟练使用,使芯片返修变得非常简单;

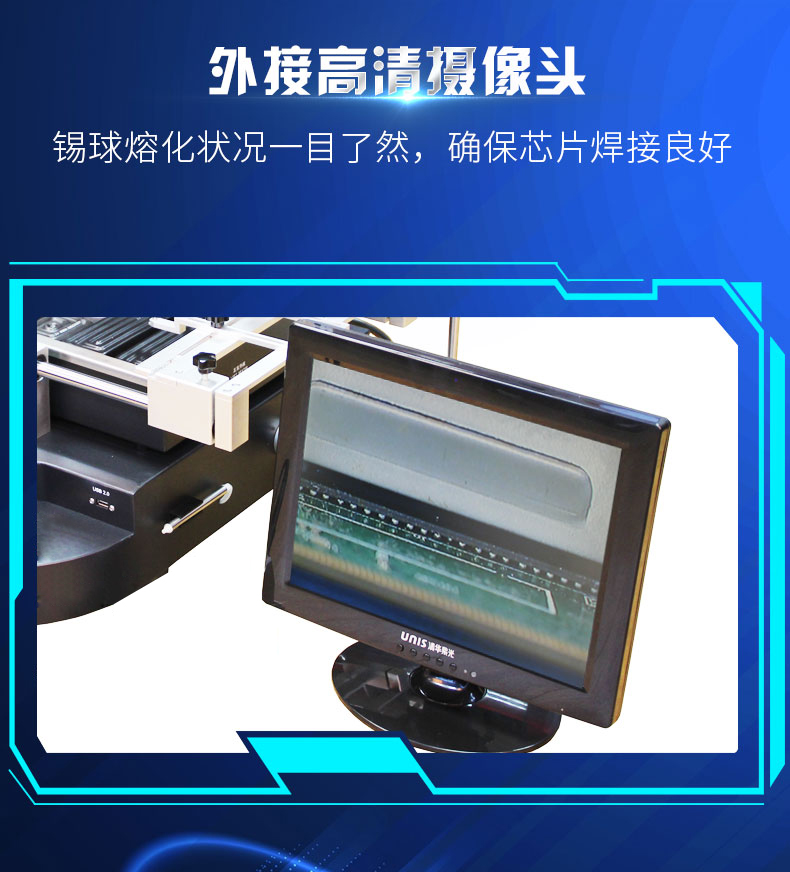

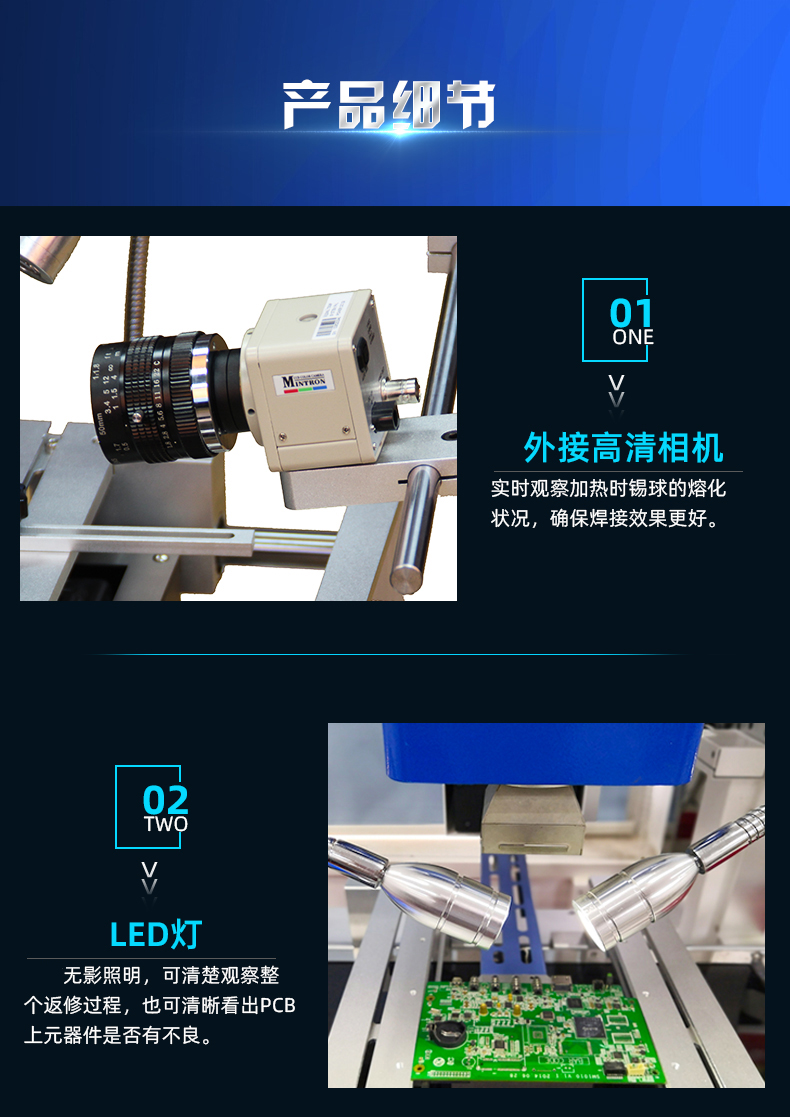

    2. 外接高清相机,实时观察加热时锡球的熔化状况,确保焊接效果更好;

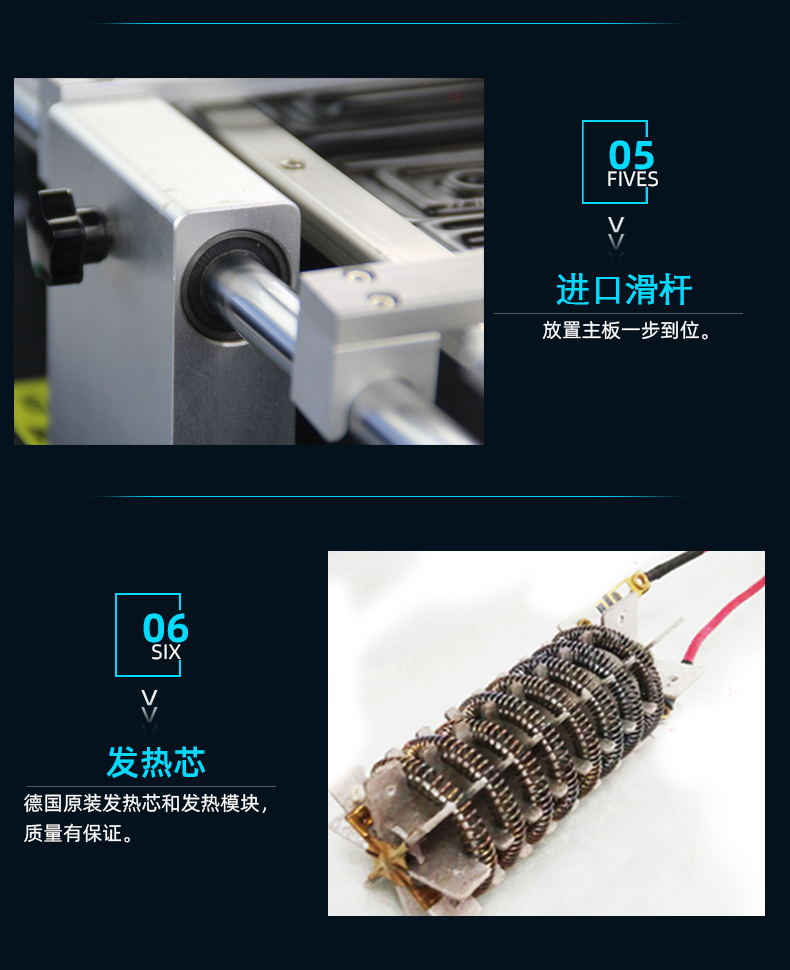

    3. 进口发热芯,经久耐用,控温精准,绝无虚焊假焊;

    4. 超大发热面积,适应各种大小不同尺寸的PCB维修;

    5. PCB放置一步到位,轻松准确;

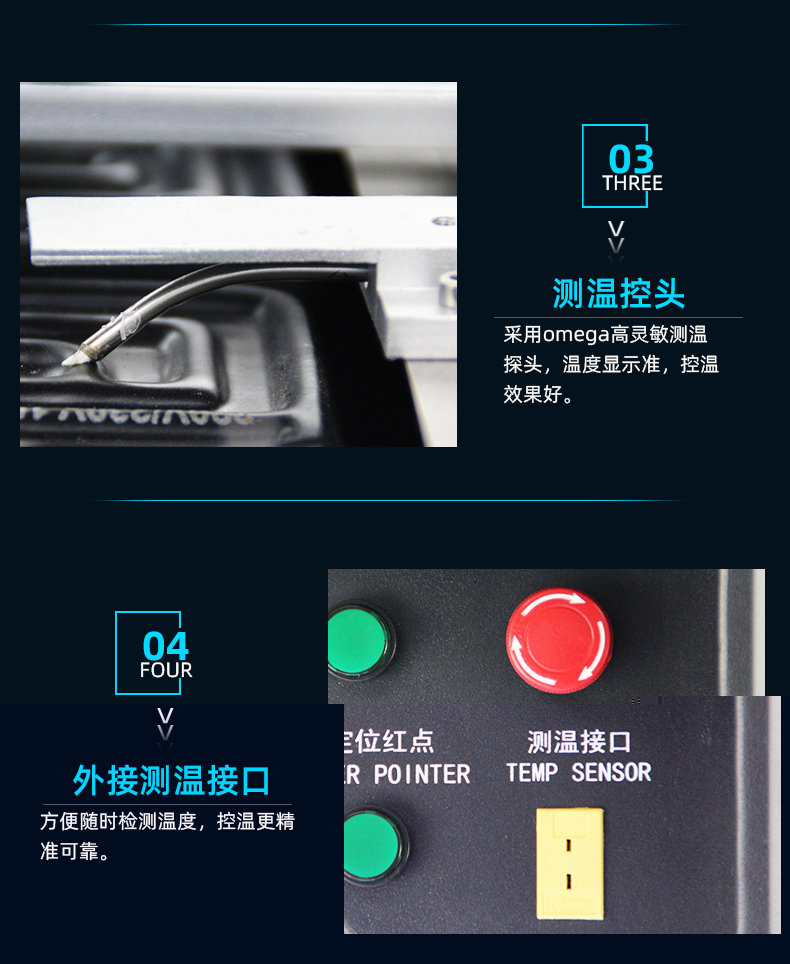

    6. 配置外接测温接口,随时对 PCB 或芯片表面进行温度检测,加热温度更精准;

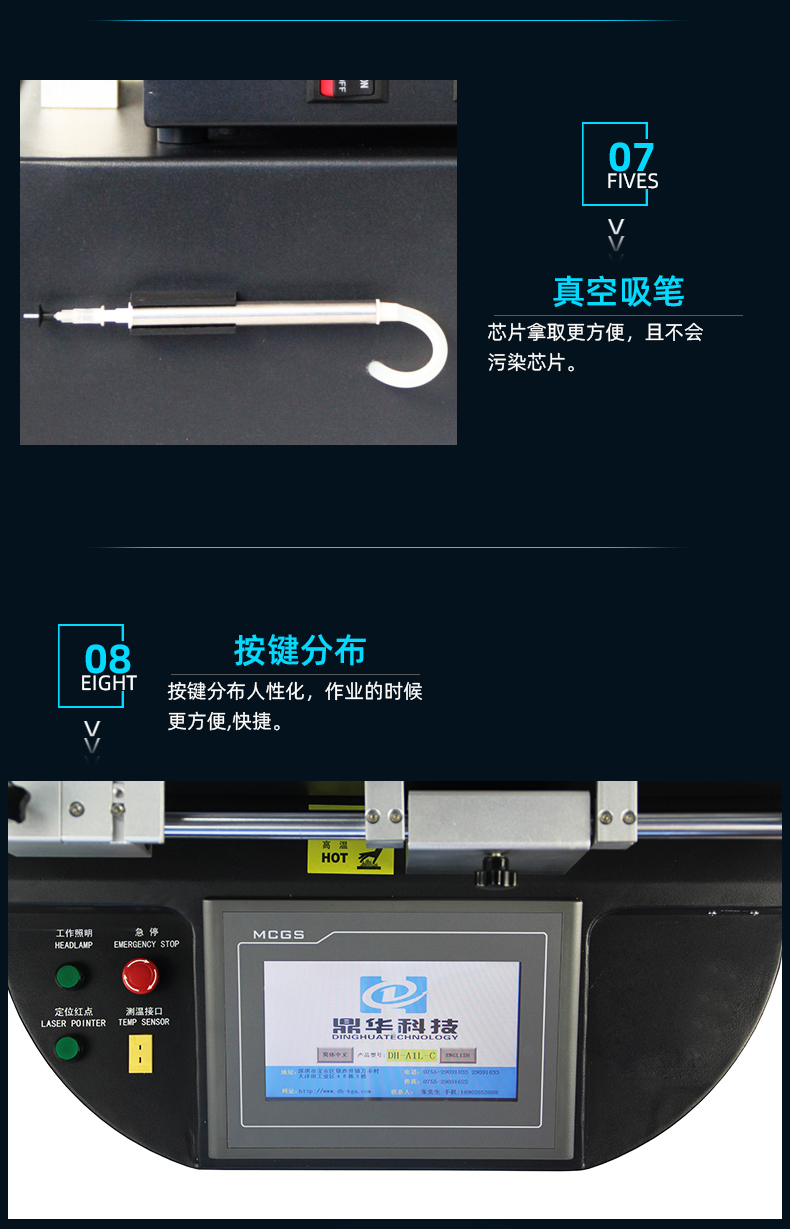

    7. 配置真空吸笔,拆卸拿取芯片更方便;

    8.外接USB接口,各种返修数据可导入电脑分析储存。

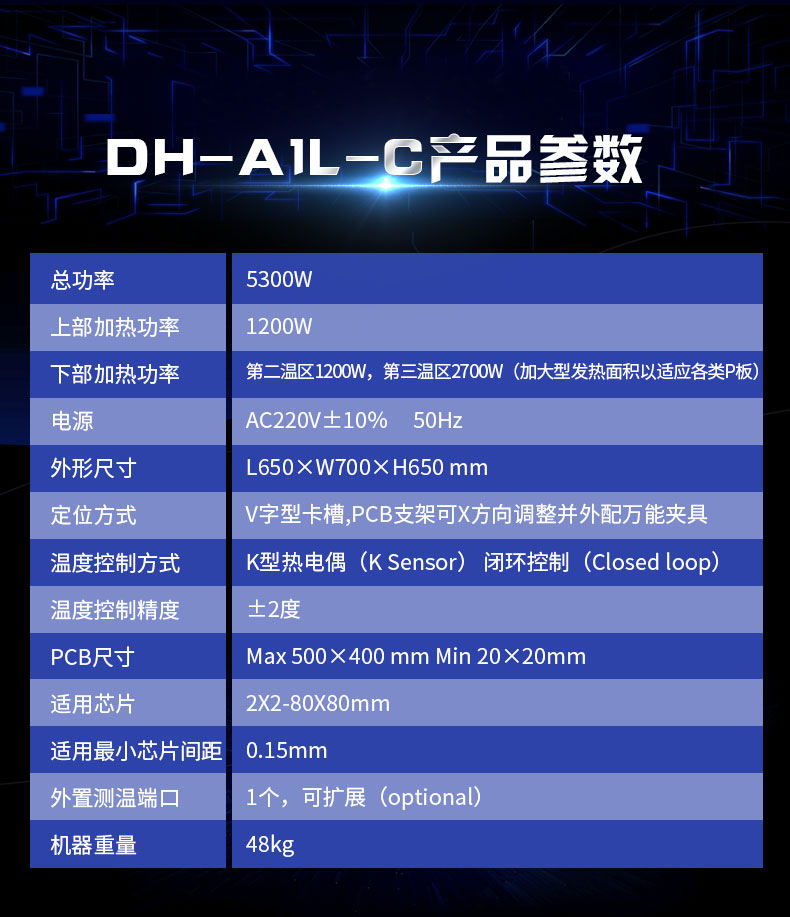

    二、技术参数

    总功率

    Total Power

    5300W

    上部加热功率

    Top heater

    1200W

    下部加热功率

    Bottom heater

    第二温区1200W,第三温区2700W(加大型发热面积以适应各类P板)

    电源

    power

    AC220V±10     50Hz

    外形尺寸

    Dimensions

    L650×W700×H650 mm

    定位方式

    Positioning

    V字型卡槽,PCB支架可X方向调整并外配万能夹具

    温度控制方式

    Temperature control

    K型热电偶(K Sensor) 闭环控制(Closed loop

    温度控制精度

    Temp accuracy

    ±2

    PCB尺寸

    PCB size

    Max 500×400 mm Min 20×20mm

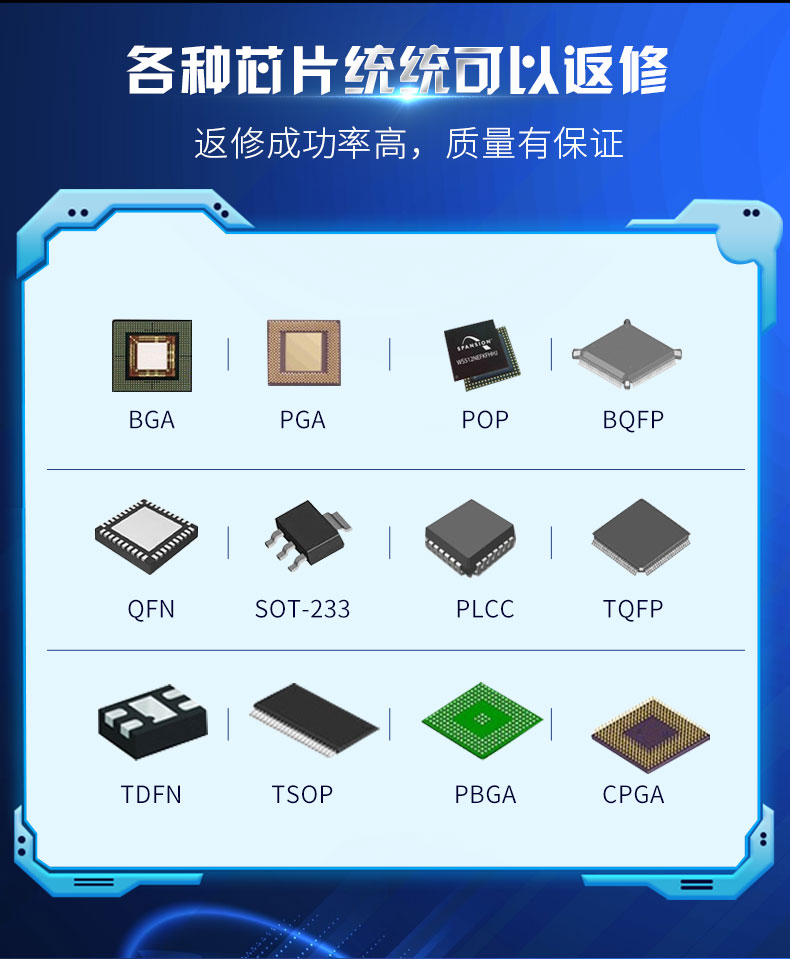

    适用芯片

    BGA chip

    2X2-80X80mm

    适用最小芯片间距

    Minimum chip spacing

    0.15mm

    外置测温端口

    External Temperature Sensor

    1个,可扩展(optional

    机器重量

    Net weight

    48kg





    三、功能描述:

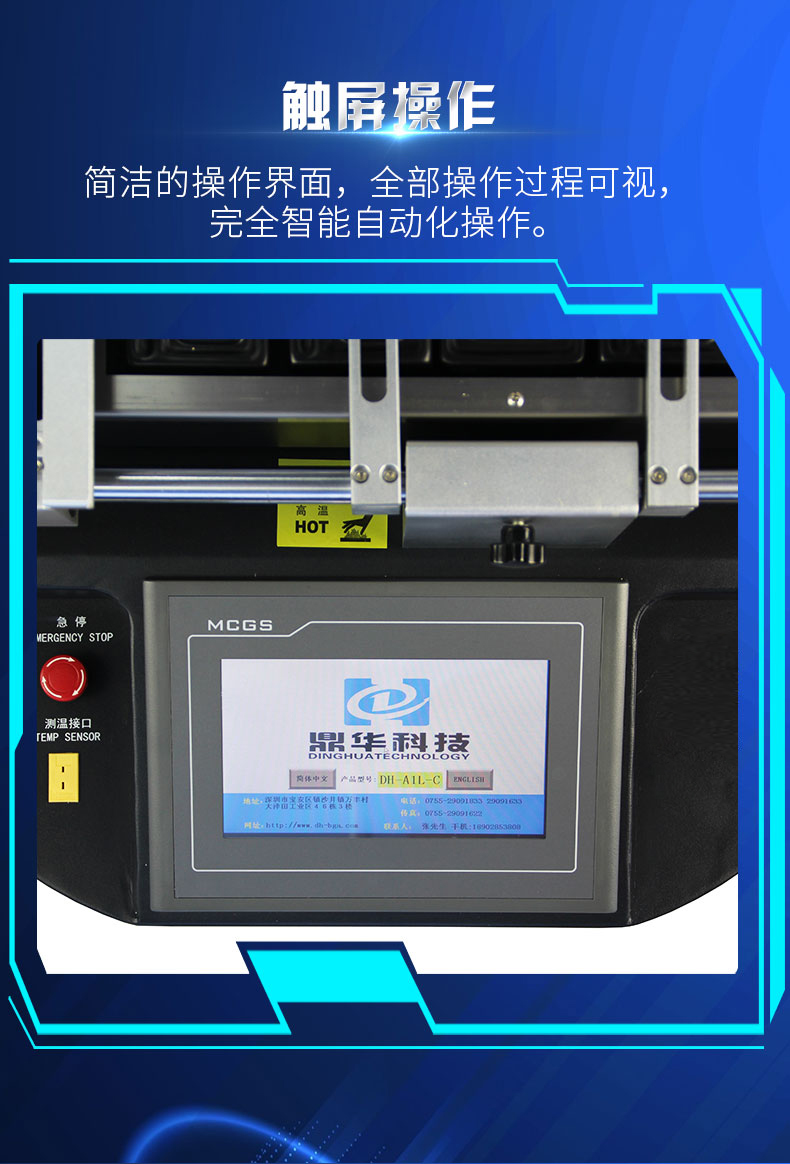

    1. 嵌入式工控电脑,7寸高清触摸屏人机界面,具有瞬间曲线分析功能. 实时显示设定和实测温度曲线,并可对曲线进行分析纠正;

    2. 高精度K型热电偶闭环控制和温度自动补偿系统,整机控制电路,功率输出与控制系统采用光电隔离技术;采用PID自整定系统实现对温度的精准控制,保持温度偏差在±2℃.同时外置测温接口实现对温度的精密检测,并实现对实测温度曲线的精确分析和校对;

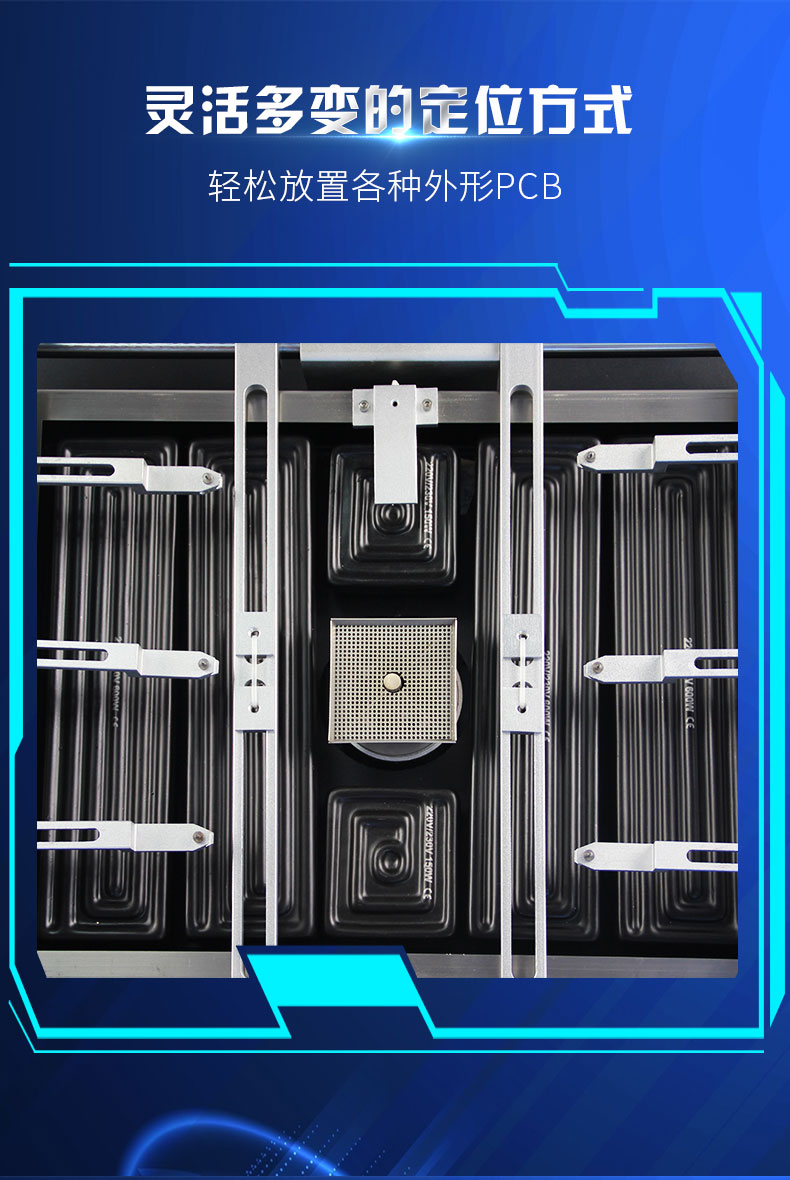

    3. PCB板定位采用V字型槽,定位快捷、方便、准确,满足不同外形及不同大小PCB板的定位;

    4. 灵活方便的可移动式万能夹具对PCB板起到保护作用,防止PCB边缘器件损伤及PCB变形,并能适应各种BGA封装尺寸的返修;

    5. 配备多种规格合金风嘴,该风嘴可360度任意旋转定位,易于安装和更换;风速大小可调节;

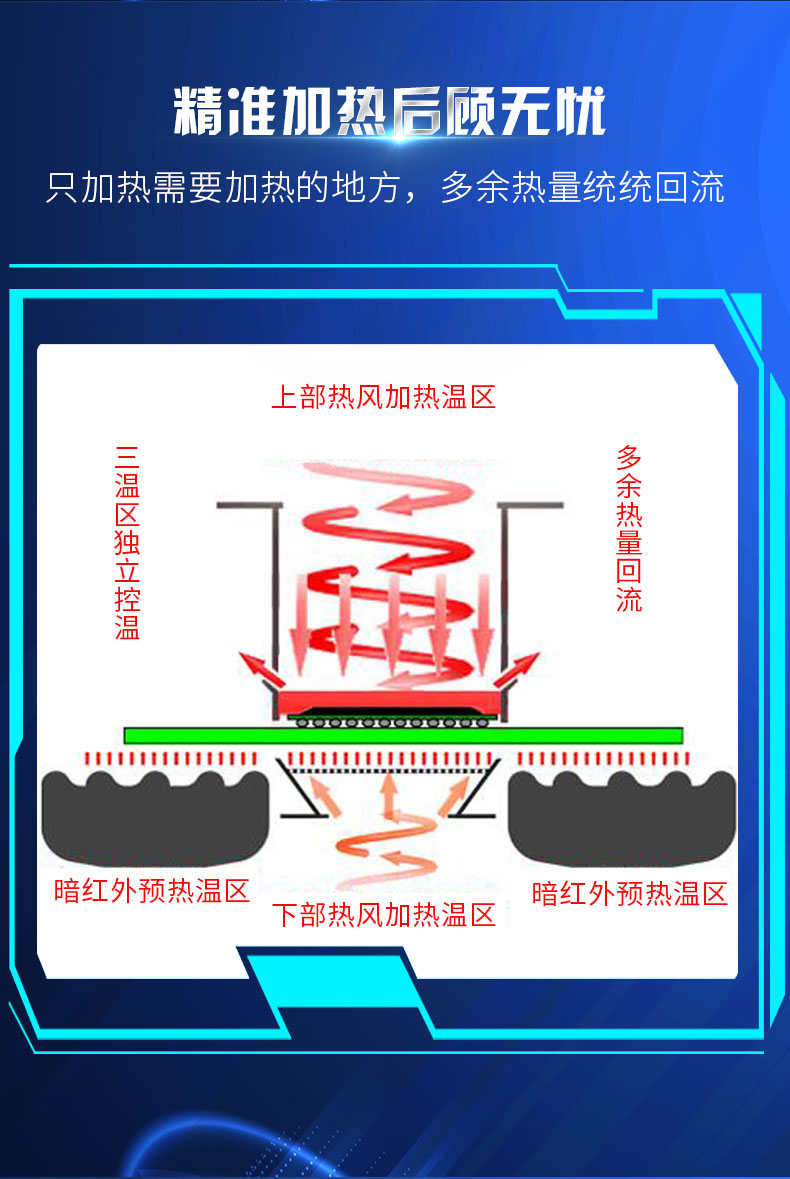

    6. 上下共三个温区独立加热,三个温区可同时进行多组多段温度控制,保证不同温区同步达到最佳焊接效果。加热温度、时间、斜率、冷却、真空均可在人机界面上完成设置;

    7. 上下温区均可设置8段温度控制,可海量存储温度曲线,随时可根据不同BGA进行调用,在触摸屏上也可进行曲线分析、设定和修正 ; 三个加热区采用独立的PID算法控制加热过程,升温更均匀,温度更准确;

    8. 采用大功率横流风机迅速对PCB板进行冷却,以防PCB板的变形;同时内置真空泵,外置真空吸笔,以方便快捷取拿BGA芯片;

    9. 配置声控“提前报警”功能.在拆卸、焊接完成前5-10秒以声控方式警示作业人员作相关准备,上下热风停止加热后,冷却系统启动,待温度降至常温后自动停止冷却。保证机器不会在热升温后老化;

    10. USB输出接口,实时输出及拷贝温度曲线;

    11. 进口LED灯无影照明,便于晚间作业;

    12. 配有外接摄像头,可以实时观察锡球熔化及焊接状况;

    13. 经过CE认证,设有急停开关和突发事故自动断电保护装置.
