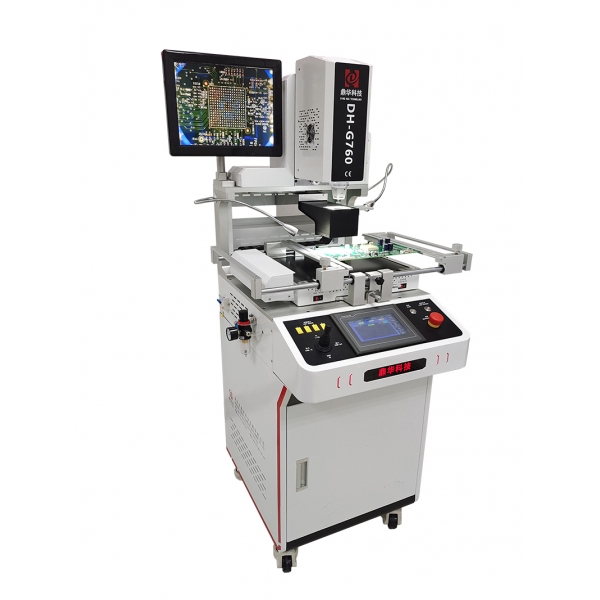

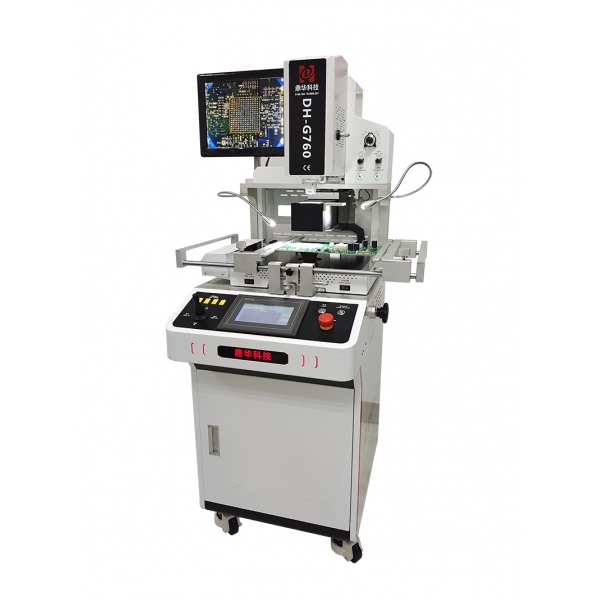

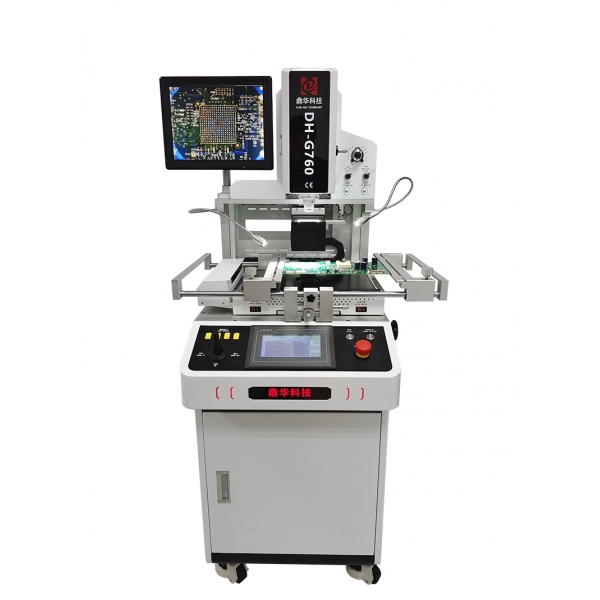

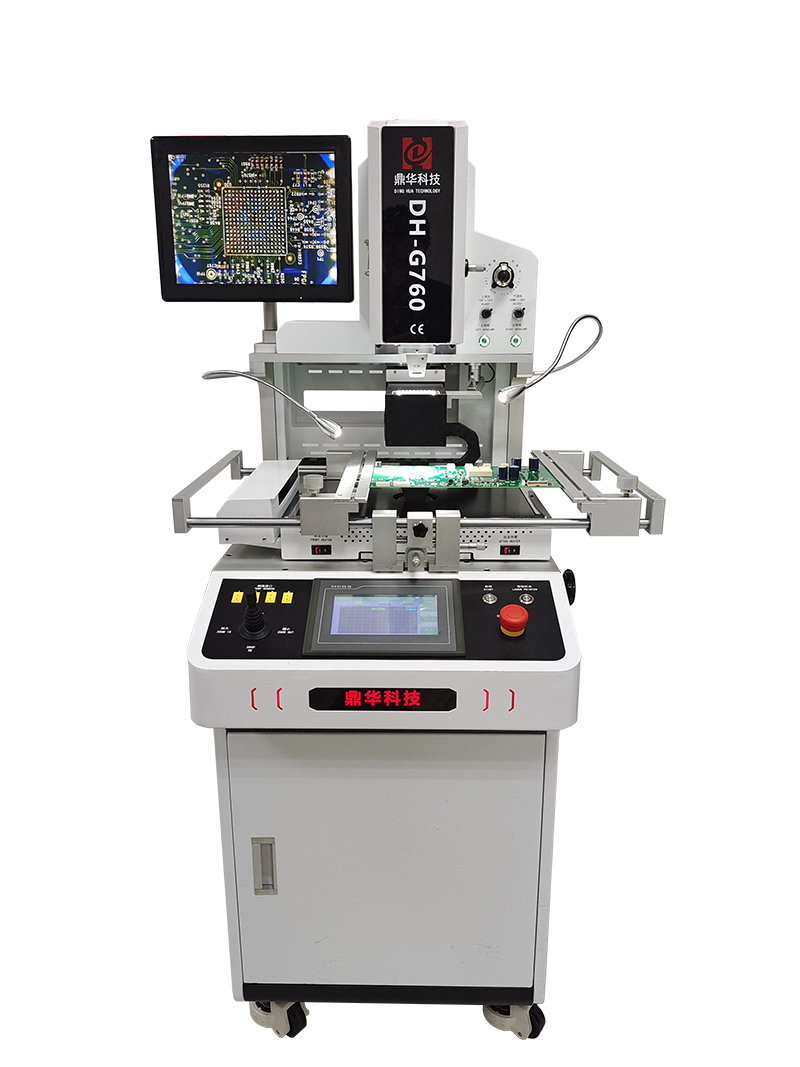

鼎华全自动LED灯珠返修台DH-G760


产品名称:鼎华全自动LED灯珠返修台

产品型号:DH-G760

产品尺寸:
L670×W800×H1700 mm

应用范围:
各种LED灯珠

产品优势:高清工业显示器、工业触摸屏、进口相机


全国咨询服务热线0755-29091633
张先生:18902853808

    bga返修台,bga焊台,返修台

    一、功能特点:

    1.光学对位功能,灯珠贴装精准,完全避免错位偏移;

    2.微风调节功能,根据灯珠大小调节不同风速,返修更高效,焊接再小的灯珠也不会吹跑偏;

    3.激光定位,放置板一步到位;

    4.自带灯珠送料装置,直接放置灯珠卷料,避免返修时一粒粒的取灯珠,返修效率数倍提高;

    5.预热温区上覆有耐高温玻璃美观又能有效防止灯珠及其它小器件掉进机器内部损坏机器;

    6.外接4个测温接口,方便随时检测温度,控温更精准可靠;

    7.触屏操作,程序预先内置,无须专业技术培训即可熟练使用,使灯珠返修变得简单高效且成功率高

    8.手动和自动两种操作模式,调试或批量返修都更加方便简单

    9.适用于各种LED显示屏、背光源的LED灯珠的拆卸和焊接。

    二、产品参数

    总功率

    Total Power

    5200W

    上部加热功率

    Top heater

    1200W

    下部加热功率

    Bottom heater

    第二温区1200W,第三温区2400W

    电源

    power

    AC220V±10     50/60Hz

    外形尺寸

    Dimensions

    L670×W800×H1700 mm

    定位方式

    Positioning

    V字型卡槽,PCB支架可X方向调整并外配万能夹具

    温度控制方式

    Temperature control

    K型热电偶(K Sensor 闭环控制(Closed loop

    温度控制精度

    Temp accuracy

    ±1度

    对位精度

    Position accuracy

    0.01mm

    对位系统

    Position system

    HDMI高清数字成像系统、自动光学变焦

    PCB尺寸

    PCB size

    Max 420×450 mm Min 10×10mm

    适用灯珠类型

    Led beads

    各种LED灯珠

    适用最小灯珠间

    Minimum beads spacing

    0.1mm

    外置测温端口

    External Temperature Sensor

    4个,可扩展(optional

    机台形式

    Machine type

    落地式

    机器重量

    Net weight

    130kg

     三、产品描述

    1. 嵌入式工控电脑,高清触摸屏人机界面,PLC控制,并具有瞬间曲线分析功能. 实时显示设定和实测温度曲线,并可对曲线进行分析纠正;



    2. 高精度K型热电偶闭环控制和温度自动补偿系统,并结合PLC和温度模块实现对温度的精准控制,保持温度偏差在±1度.同时外置测温接口实现对温度的精密检测,并实现对实测温度曲线的精确分析和校对;



    3. 设置有飞达喂料,气动控制对LED灯珠进行自动喂料;旁边还有设有接料盘;



    4. 采用步进运动控制系统:稳定、可靠、安全、高效;采用高精度数字视像对位系统, PCB板定位采用V字型槽,采用线性滑座,使X、Y、Z三轴皆可作精细微调或快速定位、方便、准确,满足不同PCB板排版方式及不同大小PCB板的定位;



    5. 灵活方便的可移动式万能夹具对PCB板起到保护作用,防止PCB边缘器件损伤及PCB变形,并能适应各种类型灯珠的返修;



    6. 配备多种规格合金风嘴,该风嘴可360度任意旋转定位,易于安装
