鼎华智能点料机

参数资料

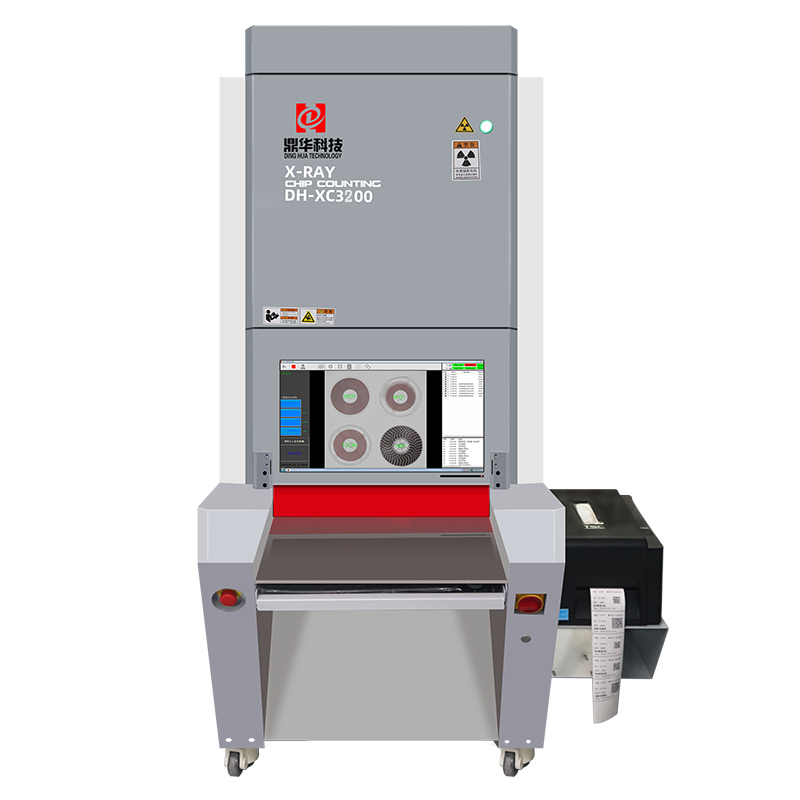

一、产品图片

二、智能点料机简介

X-RAY点料机用于SMT行业生产用的卷盘类物料进行快速点数，以工业4.0为标准，智能模块化设计组装。

可针对7-17英寸TapeReel/Tra/IC等全品项料件，配备人工智能深度学习软件，云端更新系统。

利用X射线成像技术，对生产物料进行检测并获取图像信息，在通过图像算法进行快速计数，获取物料实际数量，同时可将物料数目按照类别分类统计，并将数据信息与MES系统对接。

三、设备功能

1、相比传统计数器，智能点料机无需拆封料盘和中转料盘。

2、采用侧窗型封闭管X射线源，寿命长、免维护。

3、平板探测器采用14英寸超清屏，成像清晰，无变形。

4、可测料盘直径为7-14英寸（同时放4个7英寸料盘，或1个14英寸料盘）。

5、加快了清点速度，减少人工成本。

6、抽屉自动进出，光栅自动感应，防止夹手，方便拿取。

7、具有AI功能的算法和创新型检测环境。

8、与MES/ERP/WMS等系统数据对接，实时交换数据，点料信息及时上传更新。

9、物料标签全感应识别，防错防混，与打印机实时对接。

10、参照人体坐姿设计，不易疲劳，占用空间少，方便移动。

11、适用于各种类型贴片元器件，01005以上的SMD器件。

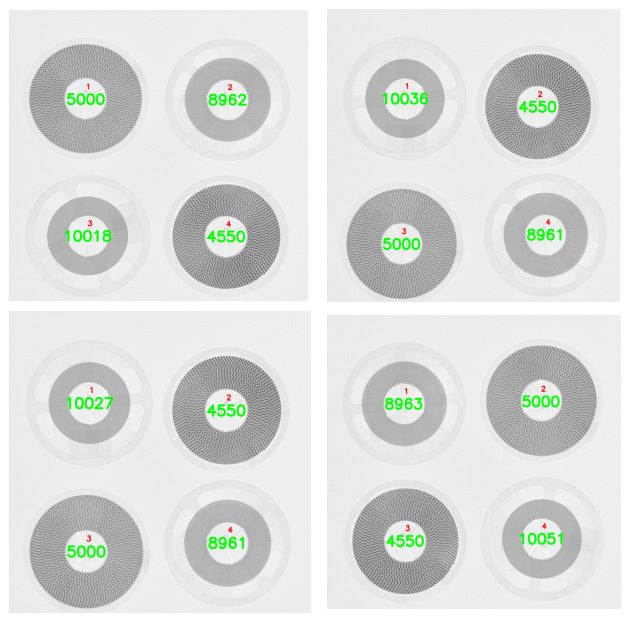

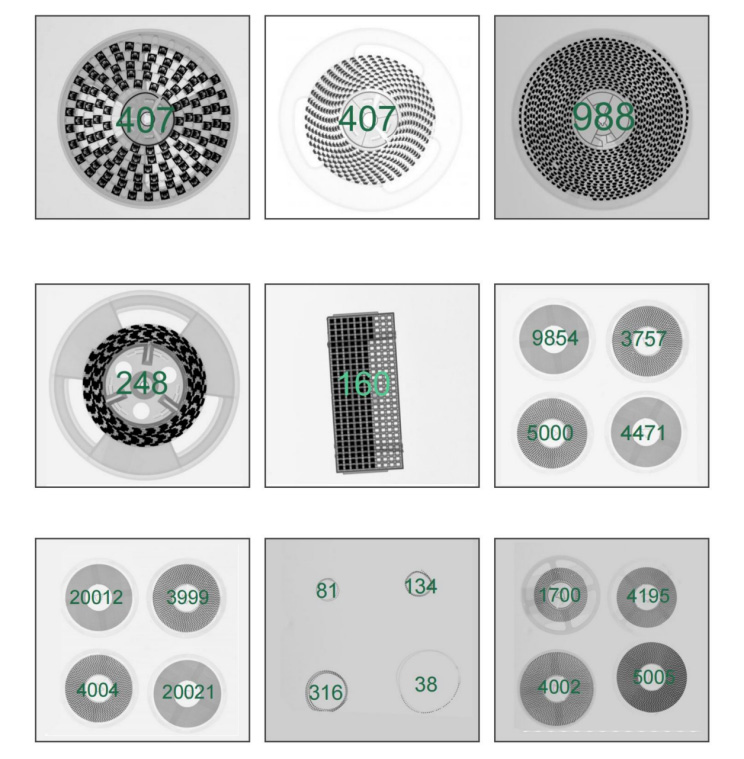

四、点料机原理图

技术参数与规格

一、整机状态

尺寸:              900 ×1500 ×1950mm                                         电源电压:     AC220V 10A

重量:              约900KG                                                            装箱重量:     约1000KG

装箱尺寸:     1300 ×1600 ×2200mm                                         功率:             1.7KW

抽屉平台:     自动                                                                     点料方式:      离线

上料方式:     人工                                                                      权限管理:      密码

二、X射线光管

光管电压:      50KV                                                                    光管电流:      0-1mA

焦点尺寸:      100μm                                                                  X 光辐射角:    42°

冷却方式:        风冷                                                                      辐射安全:     ≤1μSV/H 符合国际标准

三、成像系统

探测器:            非硅晶17寸平板                                                    有效成像面积:   430 ×430mm

像素矩阵:        3072 ×3072                                                           保护等级:           lP65

像素尺寸:        140µm                                                                   探测器尺寸:        470 ×470 ×30mm

空间分辨率:    3.5lp/mm                                                                出图时间:           1S

四、工控机

显示器:             24寸高清显示器                                                    操作系统:     Windows10  64位

支持对接MES、ERP以及WMS智能仓储系统                                硬盘/内存:    1TB/8G

五、点料参数

料盘尺寸:              7”-17”料盘                                                        料盘厚度:     ≤88mm

最小物料规格:        01005                                                             检测精度:     99.98%（0201为例）

点料速度:       7”约6-8s/4盘                                                           载物台尺寸/承重:   400×400mm/10KG
